सिर्फ 0.7 नैनोमीटर मोटा क्वांटम पदार्थ
सियोल नेशनल यूनिवर्सिटी के नेतृत्व वाली एक शोध टीम ने परमाणु स्तर पर पतला कागोमी पदार्थ बनाया है, जिसका नाम कागोमीन रखा गया है। टीम ने बताया कि इसमें फ्लैट बैंड में इलेक्ट्रॉनों का घनत्व, परमाणु परतों को एक-दूसरे पर चढ़ाकर बनाए गए मौजूदा कृत्रिम सिस्टमों की तुलना में 220 गुना से भी अधिक है। लगभग 0.7 नैनोमीटर मोटा यह पदार्थ वैज्ञानिकों को उन इलेक्ट्रॉनों का अध्ययन करने का नया तरीका देता है, जिनकी गति आसपास के परमाणुओं की व्यवस्था के कारण बहुत सीमित हो जाती है।
विषय-सूची
- सिर्फ 0.7 नैनोमीटर मोटा क्वांटम पदार्थ
- प्रकाशित अध्ययन से क्या स्थापित होता है
- त्रिभुज और षट्भुज इलेक्ट्रॉनों की गति कैसे धीमी करते हैं
- टीम एकल परत तक कैसे पहुंची
- वोल्टेज से पदार्थ को नियंत्रित करने का तरीका
- इलेक्ट्रॉन घनत्व क्यों मायने रखता है
- 280 केल्विन के अनुमान को समझना
- एनीऑन क्वांटम कंप्यूटिंग में क्या दे सकते हैं
- मुख्य बातें
ये नतीजे 15 अक्टूबर 2026 को Nature Physics में प्रकाशित हुए। टीम में सियोल नेशनल यूनिवर्सिटी के भौतिकी और खगोल विज्ञान विभाग के मिन गू कांग, कोरिया एडवांस्ड इंस्टीट्यूट ऑफ साइंस एंड टेक्नोलॉजी के गिल यंग चो और पोहांग यूनिवर्सिटी ऑफ साइंस एंड टेक्नोलॉजी के जे हून पार्क शामिल हैं।
शोधकर्ताओं ने पदार्थ की असामान्य इलेक्ट्रॉनिक संरचना का सीधे मापन किया और बाहरी वोल्टेज से उसकी विद्युत अवस्था बदली। उनका दीर्घकालीन लक्ष्य ऐसे क्वांटम उपकरण विकसित करना है, जो आज इस तरह के प्रयोगों में इस्तेमाल होने वाले तापमान से कहीं अधिक तापमान पर काम कर सकें।
इस लक्ष्य से जुड़ा प्रमुख आंकड़ा 280 केल्विन है, जो लगभग 6.9 डिग्री सेल्सियस के बराबर है। यह तापमान हिमांक से ऊपर, लेकिन सामान्य कमरे के तापमान से नीचे है। यह पदार्थ के ऊर्जा पैमानों के एक अनुमान पर आधारित है। यह स्थापित करने के लिए अभी प्रयोगों की जरूरत है कि क्या इतनी ऊंची गर्मी पर एनीऑन और प्रस्तावित क्वांटम अवस्थाएं मौजूद रह सकती हैं।
प्रकाशित अध्ययन से क्या स्थापित होता है

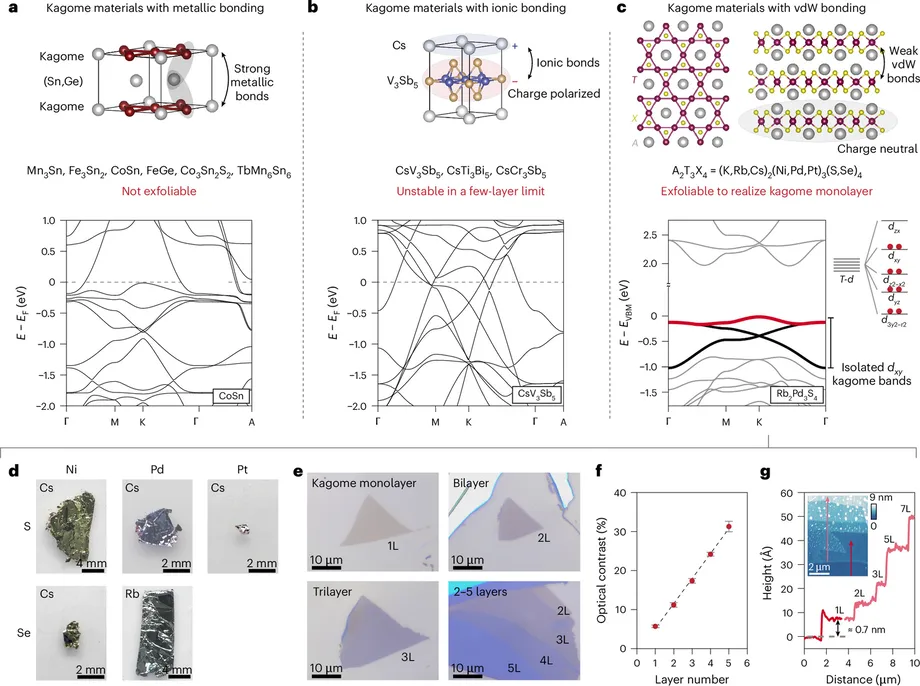

टीम का Nature Physics शोधपत्र, जिसका शीर्षक Monolayer van der Waals kagome lattice for high-temperature flat-band physics है, A2T3X4 सूत्र वाले यौगिकों के एक परिवार का वर्णन करता है। इस सूत्र में A एक क्षार धातु, T एक संक्रमण धातु और X एक चाल्कोजन है।
अध्ययन में एक आदर्श द्वि-आयामी कागोमी जालक की जानकारी दी गई है, जो एकल परत तक कायम रहता है। इसका फ्लैट बैंड फर्मी स्तर से ठीक नीचे स्थित है। फर्मी स्तर एक ऊर्जा संदर्भ है, जिससे भौतिकविद यह बताने में मदद लेते हैं कि इलेक्ट्रॉन की कौन-सी अवस्थाएं भरी हुई हैं। वोल्टेज लगाने पर यह बैंड फर्मी स्तर तक आ सकता है, जिससे शोधकर्ता उस स्थिति का अध्ययन कर सकते हैं जिसमें फ्लैट बैंड आंशिक रूप से भरा हो।
ये नतीजे तीन व्यावहारिक चरणों को जोड़ते हैं: पतला पदार्थ बनाना, उसकी असामान्य इलेक्ट्रॉनिक संरचना का मापन करना और उस संरचना को विद्युत रूप से समायोजित करना। ये मिलकर इलेक्ट्रॉनों के बीच अधिक प्रबल अंतःक्रियाओं की जांच के लिए एक प्रयोगात्मक मंच मुहैया कराते हैं।
प्रमुख तिथियां:
- लगभग 1980 से: सैद्धांतिक शोध में कागोमी फ्लैट बैंड से जुड़े इलेक्ट्रॉनों के असामान्य व्यवहार का अध्ययन हुआ।
- 15 अक्टूबर 2026: शोध Nature Physics में प्रकाशित हुआ।
- 21 अक्टूबर 2026: सियोल नेशनल यूनिवर्सिटी ने टीम के नतीजों की घोषणा की।
त्रिभुज और षट्भुज इलेक्ट्रॉनों की गति कैसे धीमी करते हैं
कागोमीन का नाम कागोमी पैटर्न से आया है, जो जुड़े हुए त्रिभुजों और षट्भुजों का दोहराता हुआ जाल है। ग्राफीन, जो एक परमाणु जितना पतला हो सकने वाला एक अन्य पदार्थ है, में कार्बन परमाणुओं की मधुकोश जैसी व्यवस्था होती है। कागोमीन की अलग ज्यामिति इलेक्ट्रॉनों के व्यवहार की संभावनाओं का एक अलग समूह बनाती है।
क्रिस्टल में इलेक्ट्रॉन कुछ हद तक तरंगों की तरह व्यवहार करते हैं। कागोमी जाल में अलग-अलग रास्तों से चलने वाली तरंगें एक-दूसरे के साथ हस्तक्षेप कर सकती हैं, जिससे गति सीमित हो जाती है। इस तरह यह ज्यामिति फ्लैट बैंड बनाने में मदद करती है। फ्लैट बैंड ऐसी अवस्थाओं का दायरा है जिसमें संवेग बदलने पर इलेक्ट्रॉन की ऊर्जा बहुत कम बदलती है।
भौतिकविद इस व्यवहार को प्रभावी द्रव्यमान से समझाते हैं। यह मापता है कि किसी पदार्थ के भीतर इलेक्ट्रॉन कैसी प्रतिक्रिया देता है, जहां आसपास के परमाणु और अन्य इलेक्ट्रॉन उसकी गति को प्रभावित करते हैं। आदर्श रूप से फ्लैट बैंड के पास प्रभावी द्रव्यमान अत्यंत बड़ा हो जाता है और आदर्श गणितीय विवरण में अनंत तक पहुंचता है।
इलेक्ट्रॉन का अपना द्रव्यमान वही रहता है। हालांकि, इस खास परमाणु परिवेश में उसकी प्रतिक्रिया ऐसी लगती है मानो उसे हिलाना बेहद मुश्किल हो। कागोमीन में अनंत प्रभावी द्रव्यमान वाले इलेक्ट्रॉन होने के वर्णन का यही अर्थ है।
टीम एकल परत तक कैसे पहुंची
कागोमी पर पहले हुए अधिकतर शोध कई परमाणु परतों वाले ठोस पदार्थों पर केंद्रित थे। इन परतों के बीच युग्मन और जटिल इलेक्ट्रॉनिक संरचनाओं के कारण आदर्श द्वि-आयामी कागोमी जालक से अपेक्षित व्यवहार को अलग करके देखना मुश्किल था।
टीम ने वैन डेर वाल्स पदार्थों के एक परिवार पर काम किया, जिनकी परतें अपेक्षाकृत कमजोर बलों से जुड़ी होती हैं। इससे शोधकर्ता मोटे क्रिस्टल से एक बेहद पतली परत अलग कर सकते हैं। उनकी एकल परत लगभग 0.7 नैनोमीटर मोटी थी, यानी एक मीटर के एक अरबवें हिस्से से भी कम।
इलेक्ट्रॉनों की जांच के लिए शोधकर्ताओं ने अमेरिका और ब्रिटेन की सिंक्रोट्रॉन सुविधाओं और नैनो-फोकस्ड एंगल-रिजॉल्व्ड फोटोएमिशन स्पेक्ट्रोस्कोपी नामक तकनीक का इस्तेमाल किया, जिसे nano-ARPES भी कहते हैं। प्रकाश नमूने से इलेक्ट्रॉन बाहर निकालता है और उनकी ऊर्जा तथा दिशा के मापन से उसकी इलेक्ट्रॉनिक संरचना का पता चलता है।
प्रकाश का छोटा बिंदु इस विधि को बहुत छोटे टुकड़ों की जांच के लिए उपयोगी बनाता है। माप से पता चला कि एकल परत की सीमा पर भी कागोमी फ्लैट बैंड मौजूद रहा। यह नतीजा सैद्धांतिक जालक संरचना को ऐसे पदार्थ में साकार करता है, जो सीधे विद्युत नियंत्रण के लिए पर्याप्त पतला है।
वोल्टेज से पदार्थ को नियंत्रित करने का तरीका
परमाणु पैटर्न के अलावा बाहरी वोल्टेज ने शोधकर्ताओं को नियंत्रण का एक और साधन दिया। इलेक्ट्रोस्टैटिक गेटिंग के जरिये वे इलेक्ट्रॉनिक स्थितियों को समायोजित कर फ्लैट बैंड को फर्मी स्तर तक ला सके।
आंशिक रूप से भरा फ्लैट बैंड खास तौर पर उपयोगी है, क्योंकि इलेक्ट्रॉनों की सामान्य गति सीमित होने पर भी उनमें पुनर्व्यवस्थित होने की गुंजाइश रहती है। ऐसी स्थितियों में इलेक्ट्रॉनों के बीच की अंतःक्रियाएं यह तय करने में बड़ी भूमिका निभा सकती हैं कि पदार्थ कैसा व्यवहार करेगा।
टीम ने कुचालक अवस्था से धात्विक अवस्था में बदलाव देखा। कुचालक अवस्था में बिजली का प्रवाह कमजोर होता है। वोल्टेज में और बदलाव करने पर एक दूसरी कुचालक अवस्था बनी। शोधकर्ताओं ने सुझाव दिया कि इलेक्ट्रॉनों के बीच की अंतःक्रियाएं इस नए देखे गए कुचालक व्यवहार को समझाने में मदद कर सकती हैं। इसकी सटीक वजह जानने के लिए आगे जांच जरूरी है।
भविष्य के उपकरणों के लिए विद्युत नियंत्रण एक व्यावहारिक लाभ देता है: वोल्टेज बदलकर वैज्ञानिक एक ही पदार्थ में कई इलेक्ट्रॉनिक अवस्थाओं का अध्ययन कर सकते हैं। इससे हर स्थिति के लिए अलग यौगिक तैयार किए बिना उपयोगी क्वांटम व्यवहार की तलाश संभव होती है।
इलेक्ट्रॉन घनत्व क्यों मायने रखता है
कागोमीन के फ्लैट बैंड में इलेक्ट्रॉन घनत्व तुलना के लिए इस्तेमाल किए गए मौजूदा कृत्रिम फ्लैट बैंड सिस्टमों से 220 गुना से भी अधिक था। उन सिस्टमों में मूर पैटर्न इस्तेमाल होते हैं, जो पतली परमाणु परतों को हल्का घुमाकर या उनमें थोड़ा अंतर रखकर एक-दूसरे पर चढ़ाने से बनते हैं।
मूर पैटर्न एक बड़ी दोहराती हुई संरचना बनाते हैं, जो इलेक्ट्रॉनों की गति को नया रूप दे सकती है। इसके उलट, कागोमीन में फ्लैट बैंड पदार्थ के अपने परमाणु जालक से बनता है। आधारभूत पैटर्न का आकार बहुत छोटा होने से फ्लैट बैंड के इलेक्ट्रॉन अधिक सघनता से समा सकते हैं।
जब इलेक्ट्रॉनों की गति सीमित होती है, तो उनकी आपसी ताकतें उनकी गति की तुलना में अधिक महत्वपूर्ण हो जाती हैं। शोधकर्ताओं के अनुसार, यह उच्च घनत्व ऐसे सामूहिक क्वांटम अवस्थाओं तक पहुंचने का रास्ता है, जिनके विशिष्ट ऊर्जा पैमाने बड़े होते हैं और जो तापीय व्यवधान का अधिक प्रतिरोध कर सकती हैं।
यह तुलना खास तौर पर जांचे गए सिस्टमों के फ्लैट बैंड के इलेक्ट्रॉनों से संबंधित है। इसका व्यावहारिक महत्व यह है कि कागोमीन एक ही प्रयोगात्मक मंच पर इस सघन इलेक्ट्रॉनिक परिवेश को एकल परत की संरचना और वोल्टेज नियंत्रण के साथ जोड़ता है।
280 केल्विन के अनुमान को समझना
टीम के सैद्धांतिक विश्लेषण में फ्रैक्शनल क्वांटम एनॉमलस हॉल अवस्था पर विचार किया गया। यह एक असामान्य सामूहिक इलेक्ट्रॉनिक अवस्था है, जो किसी पदार्थ में भिन्नात्मक विद्युत प्रतिक्रिया से जुड़ी है। ऐसी अवस्थाओं में रुचि का एक कारण यह है कि वे एनीऑन नामक विचित्र उत्तेजनाओं को सहारा दे सकती हैं।
गणना के अनुसार ऊर्जा अंतर लगभग 14 से 29 मिलीइलेक्ट्रॉनवोल्ट था, जबकि तुलना के लिए इस्तेमाल किए गए मूर पदार्थों में यह लगभग 1 से 5 मिलीइलेक्ट्रॉनवोल्ट था। ऊर्जा अंतर वह ऊर्जा है जो किसी क्वांटम अवस्था से कुछ खास उत्तेजनाएं पैदा करने के लिए चाहिए। बड़ा ऊर्जा अंतर किसी अवस्था को गर्मी से होने वाली गड़बड़ी का प्रतिरोध करने में मदद कर सकता है।
तापमान का अनुमान इन छोटी ऊर्जा राशियों को तापीय ऊर्जा पैमाने से जोड़कर लगाया गया है। कांग ने बताया कि इस गणना से लगभग 280 केल्विन तक पहुंचने का अनुमान मिला। काम करने लायक तापमान स्थापित करने के लिए ऐसे प्रयोग जरूरी हैं, जो जांचें कि पदार्थ गर्म होने पर सामूहिक अवस्था वास्तव में कैसा व्यवहार करती है।
मूल तुलना में एनीऑन के पहले प्रदर्शनों का तापमान 2.5 केल्विन या उससे कम, यानी लगभग माइनस 270.7 डिग्री सेल्सियस बताया गया था। 280 केल्विन तक पहुंचना उन स्थितियों से बहुत बड़ी बढ़त होगी। अभी तात्कालिक शोध लक्ष्य इस आशाजनक गणना किए गए ऊर्जा अंतर को मापे जा सकने वाले क्वांटम व्यवहार से जोड़ना है।
एनीऑन क्वांटम कंप्यूटिंग में क्या दे सकते हैं
एनीऑन क्वासिपार्टिकल हैं: किसी पदार्थ में सामूहिक व्यवधान, जो कणों की तरह व्यवहार करते हैं। वे कुछ द्वि-आयामी इलेक्ट्रॉनिक सिस्टमों में पैदा हो सकते हैं, जहां उनका व्यवहार इलेक्ट्रॉन जैसे परिचित कणों से अलग होता है।
कुछ प्रकार के एनीऑन टोपोलॉजिकल क्वांटम कंप्यूटिंग के संभावित आधार हैं। इस तरीके में जानकारी को उन सामूहिक गुणों में रखा जा सकता है जो इन उत्तेजनाओं की व्यवस्था और एक-दूसरे के साथ अदला-बदली से जुड़े होते हैं। इसका लाभ यह है कि कुछ स्थानीय व्यवधानों से संग्रहित जानकारी को नुकसान पहुंचने की आशंका कम हो सकती है।
कांग ने इस तरीके के विकास में उपयुक्त पदार्थों की कमी को एक बड़ी बाधा बताया। कागोमीन शोधकर्ताओं को ऐसा नया उम्मीदवार देता है जिसमें वे इलेक्ट्रॉनों की संख्या समायोजित कर सकते हैं और संबंधित सामूहिक अवस्थाओं के लिए जरूरी स्थितियों की जांच कर सकते हैं।
एक कामकाजी क्वांटम कंप्यूटर के लिए आशाजनक आधार पदार्थ से कहीं अधिक की जरूरत होगी। शोधकर्ताओं को उपयुक्त उत्तेजनाएं पैदा करनी होंगी, उन्हें नियंत्रित करना होगा, उनसे जानकारी पढ़नी होगी और त्रुटियों को संभालना होगा। टीम ने बताया कि उसके अगले कदम कागोमीन पर आधारित क्वांटम उपकरण बनाना और कमरे के तापमान पर प्रमुख क्वांटम घटनाओं तथा तकनीकों को आगे बढ़ाना हैं।
मुख्य बातें
- टीम ने लगभग 0.7 नैनोमीटर मोटा कागोमीन बनाया और उसके फ्लैट इलेक्ट्रॉनिक बैंड का सीधे मापन किया।
- Nature Physics में यह अध्ययन 15 अक्टूबर 2026 को प्रकाशित हुआ।
- तुलना के लिए इस्तेमाल किए गए मौजूदा मूर सिस्टमों की तुलना में पदार्थ के फ्लैट बैंड में इलेक्ट्रॉन घनत्व 220 गुना से भी अधिक है।
- बाहरी वोल्टेज से पदार्थ कुचालक और धात्विक अवस्थाओं के बीच बदलता रहा और फ्लैट बैंड को फर्मी स्तर तक समायोजित किया गया।
- गणना में प्रस्तावित क्वांटम अवस्था का ऊर्जा अंतर 14 से 29 मिलीइलेक्ट्रॉनवोल्ट निकला, जो तुलना के लिए दी गई 1 से 5 मिलीइलेक्ट्रॉनवोल्ट की सीमा से अधिक है।
- 280 केल्विन लगभग 6.9 डिग्री सेल्सियस के बराबर है। अधिक तापमान पर प्रस्तावित अवस्थाओं को प्रदर्शित करना भविष्य के प्रयोगों का लक्ष्य है।
